发那科机器维修故障及解决

时间：2024-10-25 来源：互联网阅读次数：

一、发那科机器人维修显示器6种故障分析……

一、发那科机器人维修显示器6种故障分析

（1）

故障现象：CRT无显示

故障原因分析：查CRT、显示电路、主控板（主控板故障）

解决方法：更换主控板

（2）

故障现象：CRT无显示，操作面板上所有指示灯均不亮　

故障原因分析：查稳压电源，无±5V输出，查三端稳压器7805，提升电源管（稳压电源内2SA770关损坏）

解决方法：更换电源管

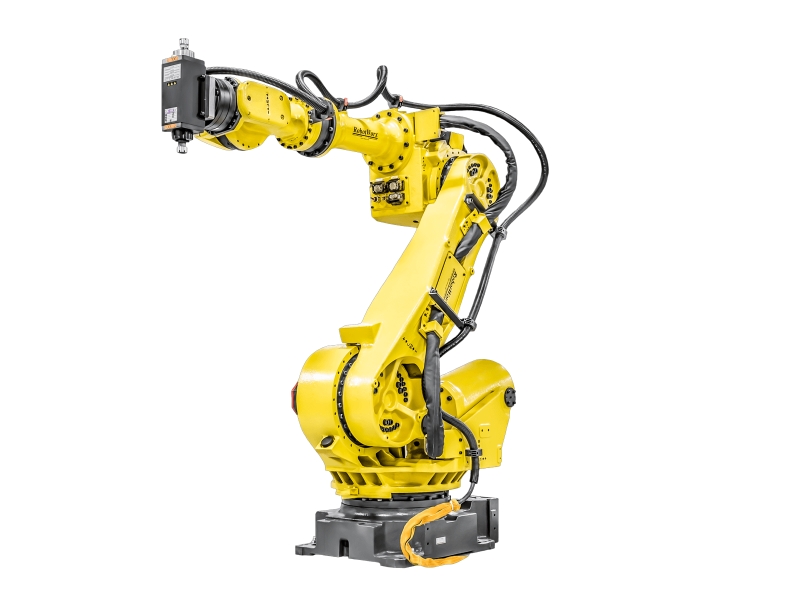

发那科机器维修故障及解决

（3）

故障现象：CRT光标无显示

故障原因分析：查CRT板（光标电路不正常）

解决方法：更换移位寄存器74LS166

（4）

故障现象：CRT无显示

故障原因分析：查CRT板的I/O信号，主板到CRT板的I/O信号（主板地址总线不正常）

解决方法：更换主板上的地址锁存器E39

（5）

故障现象：查CRT板及系统主板

故障原因分析：RAM片选信号没输出（光标电路不正常）

解决方法：更换主板D36的74LS32芯片

（6）

故障现象：CRT显示：NOT READY

故障原因分析：从PLC查输入条件，查其余外围条件（A14（换刀到位检测）继电器线圈一端对地短接）

解决方法：排除短接
